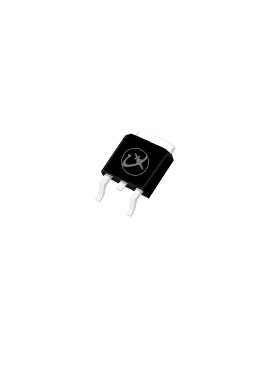

充電堆のための高速スイッチングスーパージャンクションMOSFETクールモス

充電堆のための高速スイッチングスーパージャンクションMOSFETクールモス

製品説明:

スーパー・ジャンクション MOSFETは高密度のスーパー・ジャンクション設計を特徴とし,オン・ステート効率のRdson,A性能がはるかに低いことを可能にします.MOSFETは高効率で動作できるさらにこのMOSFETは100%の雪崩テストを受けています高電圧のピークや他の電気的ストレスを耐えるようにする.

N型MOSFETとして,スーパージャンクションMOSFETは,幅広いアプリケーションで優れたパフォーマンスを提供することができます.電気通信システムこのMOSFETは優れた選択です. 高性能,信頼性,効率性により,スーパージャンクションMOSFETは,あなたのニーズを満たすでしょう.

特徴:

• 製品名:スーパージャンクションMOSFET
• デバイスタイプ:電源分離装置
• タイプ:N
• ハイライト: 100% 雪崩テスト
• ハイライト: 状態での効率性のためのパフォーマンス
• 製造者:リンクソン

サポートとサービス

Super Junction MOSFET 製品は,製品に関連するあらゆる問題に対して支援を提供するために利用可能な技術専門家チームによってサポートされています.当社の技術サポートサービスには以下が含まれます:

• 製品選択と互換性に関するガイドライン
• 製品インストールと構成サポート
• 製品に関する問題に対するトラブルシューティング支援
• 製品交換サービス
• 技術文書と資源

技術サポートサービスに加えて,スーパージャンクションMOSFET製品の性能と信頼性を向上させるためのさまざまな付加価値サービスを提供しています.これらのサービスには以下が含まれます.

• カスタム製品設計と開発
• 製品試験と検証サービス
• 製品ライフサイクル管理
• 訓練サービス

よくある質問

Q1. 私たちは誰ですか?

A: 私たちは,中国,広東に拠点を置く,工場は2012年から開始, パワー半導体デバイスのパッケージングとテストに焦点を当てた国家ハイテク企業です.現在180以上の従業員と10000平方メートル以上の面積を持っています年間600KK以上の高品質の電源半導体装置を供給しています

Q2.あなたの製品ラインは?

A:現行の主要生産ラインには,Schottky,Low VF Schottky,Fast Recovery Diodes,High Voltage Mosfet,MediumおよびLow Voltage Mosfet,Super Junction Mosfet,IGBT,SiC短距離バリアダイオードとSicモスフェットなど.

Q3.あなたの製品は何の用途ですか?

A:電源アダプター,LED照明,ブラシレスモーター,リチウム電池管理,インバーター,エネルギー貯蔵,充電など様々な分野で広く使用されています.

Q4.あなたの競争優位性は?

A: その通り1工場の能力は強烈です. 我々は独自の組み立てとテスト工場を持っています. 固定投資は7000万元を超えています. 最高の自動化ワイヤーボンド設備を持っている,年間600KK以上の半導体電源装置を提供.

2サービスメリット 安定した供給システム 持続可能で安定した製品供給 独自の研究室は迅速かつ効果的に検証に協力できます

3品質保証 梱包とテストの分野で最も主流のMESシステムデジタルファクトリーで,ISO9001 2015版とIATF16949によって認証されています.

4製品アップグレード より多くの顧客のアプリケーションニーズを満たすために,新しい仕様とパッケージの形を継続的に研究し,開発します.

Q5.あなたのパッケージング条件は何ですか?

A:通常,異なるパッケージのパッケージは異なります.TO-252/263はリール+密閉袋+内箱+箱です.TO-220/247はチューブ+内箱+箱です.

Q6.あなたのMOQは?

A: 我々は,各項目のサンプルを提供します. MOQは,あなたの注文量に依存します.

Q7.品質保証は?

A: 試験のためにサンプルを提供してください. 批量製品がサンプルと一致していることを確認してください. 変更があった場合は,サンプルが再び試験のために提供されます.配送前に100%のテストとすべての製品をチェック.

Q8 についてオーダーメイドは受けますか?

A:はい,あなたの要求を私に送信してください!

Q9.どう連絡できますか?

A:ご質問の詳細は,下記で送ってください.
