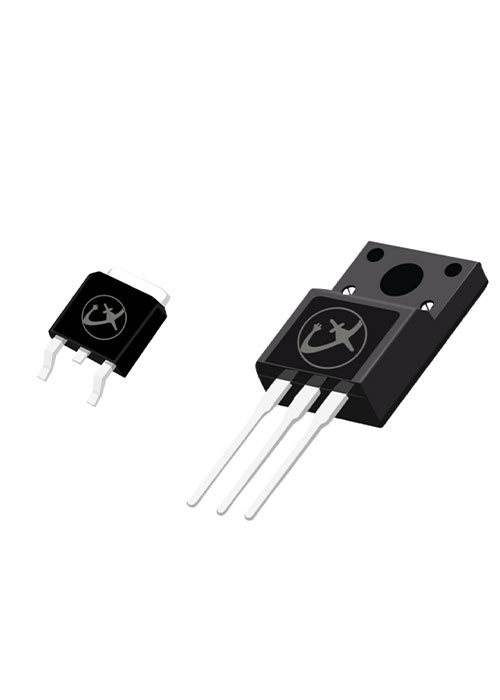

低消費電力 SMPS スーパージャンクション MOSFET 高消費電力用

低消費電力 SMPS スーパージャンクション MOSFET 高消費電力用

製品説明:

このMOSFETの重要な特徴の1つは,非常に高いコンミュテーション強度であり,スイッチング損失を最小限に抑える必要があるアプリケーションに理想的な選択となっています.そのRON*A性能がはるかに低いため,オンステートでの効率は例外的です.電力供給の全体的な性能を向上させる.

優れた性能と頑丈な構造により,スーパージャンクション MOSFETは,要求の高い電源アプリケーションに優れた選択です.信頼性 と 耐久性 の 設計 に よっ て,長期 に わたって 一貫 し た 性能 を 保つ極めて重要なシステムにとって非常に信頼性の高い部品です

高品質のMOSFETを サーバーの電源や 他の要求の高いアプリケーションに 採用したい場合は リンクスのスーパージャンクションMOSFETが 優れた選択です性能が証明され 頑丈な構造でシステムが円滑に動けるように 必要な信頼性と効率性を 提供します

特徴:

• 製品名:スーパージャンクションMOSFET
• 製造者:リンクソン
• デバイスタイプ:電源分離装置
• 適用:SMPS/UPS/PFC,太陽光インバーター,AC-DC電源,LED電源
• タイプ:N
• 100% 雪崩テスト
• 状態中の効率性について,RON*A性能がはるかに低い

スーパージャンクションMOSFETは,Lingxunが製造した電源分離装置で,通信/サーバー電源で使用するように設計されています.これは,100%の雪崩テストを受けたタイプN MOSFETで,オンステート効率のRON*A性能ははるかに低い.これは,スイッチモード電源アプリケーション,特に効率的かつ信頼性の高い動作が不可欠なサーバー電源で使用するために理想的な選択になります.

Q1. 私たちは誰ですか?

A: 私たちは,中国,広東に拠点を置く,工場は2012年から開始, パワー半導体デバイスのパッケージングとテストに焦点を当てた国家ハイテク企業です.現在180以上の従業員と10000平方メートル以上の面積を持っています年間600KK以上の高品質の電源半導体装置を供給しています

Q2.あなたの製品ラインは?

A:現行の主要生産ラインには,Schottky,Low VF Schottky,Fast Recovery Diodes,High Voltage Mosfet,MediumおよびLow Voltage Mosfet,Super Junction Mosfet,IGBT,SiC短距離バリアダイオードとSicモスフェットなど.

Q3.あなたの製品は何の用途ですか?

A:電源アダプター,LED照明,ブラシレスモーター,リチウム電池管理,インバーター,エネルギー貯蔵,充電など様々な分野で広く使用されています.

Q4.あなたの競争優位性は?

A: その通り1工場の能力は強烈です. 我々は独自の組み立てとテスト工場を持っています. 固定投資は7000万元を超えています. 最高の自動化ワイヤーボンド設備を持っている,年間600KK以上の半導体電源装置を提供.

2サービスメリット 安定した供給システム 持続可能で安定した製品供給 独自の研究室は迅速かつ効果的に検証に協力できます

3品質保証 梱包とテストの分野で最も主流のMESシステムデジタルファクトリーで,ISO9001 2015版とIATF16949によって認証されています.

4製品アップグレード より多くの顧客のアプリケーションニーズを満たすために,新しい仕様とパッケージの形を継続的に研究し,開発します.

Q5.あなたのパッケージング条件は何ですか?

A:通常,異なるパッケージのパッケージは異なります.TO-252/263はリール+密閉袋+内箱+箱です.TO-220/247はチューブ+内箱+箱です.

Q6.あなたのMOQは?

A: 我々は,各項目のサンプルを提供します. MOQは,あなたの注文量に依存します.

Q7.品質保証は?

A: 試験のためにサンプルを提供してください. 批量製品がサンプルと一致していることを確認してください. 変更があった場合は,サンプルが再び試験のために提供されます.配送前に100%のテストとすべての製品をチェック.

Q8 についてオーダーメイドは受けますか?

A:はい,あなたの要求を私に送信してください!

Q9.どう連絡できますか?

A:ご質問の詳細は,下記で送ってください.
